このページの内容は2022年1月以後保守されていません．xgeomのmergeの問題点
2006/1/26
石飛
Xgeomで複数の多角形を一体化するコマンド[Edit]-[Merge]に問題が発見されました．
対象となるバージョン
- Sonnet Professionalと Level2,3のXgeom Ver9,10
- Sonnet Lite/LitePlusのXgeomVer10
現象

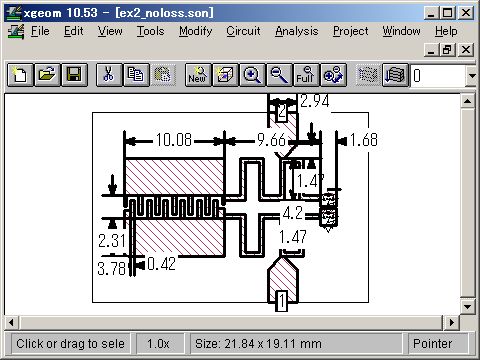

例えばこのモデルで、 複数の図形を選択し(右の例では ctrl-Aで全ての図形を選択)、
[Edit]-[Merge]を選んで図形を一体化しようとすると
予期しない形状に変化することがある．また寸法線が失われる．

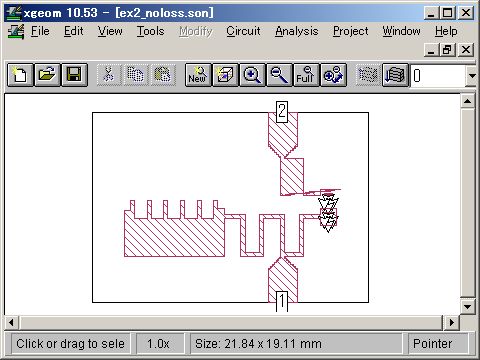

右の例では下半分の図形は正しく一体化しているが、上半分で失敗している
原因
内部図形データに含まれる微妙な端数や、不定形に対してXgeomのMergeコマンドが対応できていない
対策

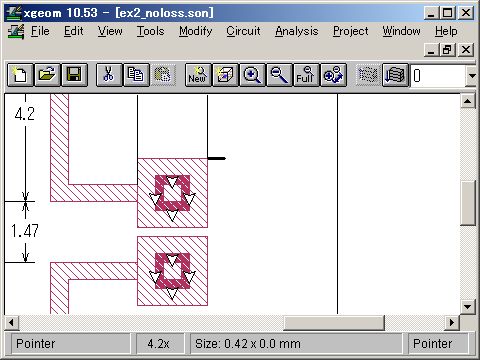

この例では右端のviaの付近に面積のない図形が、存在する．
通常 このような図形は表示されないが、ctrl-Aなどで選択すると図のように表示されるので、削除する．またはこのような図形を一体化の対象にしない．
モデルファイルの内部表現に含まている（かもしれない）端数をなくす．

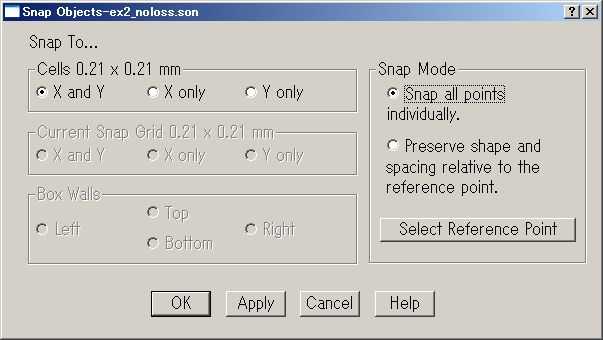

ctrl-Aで全ての図形(あるいは一体化したい図形）を選択し、[Modify]-[Snap to..]でＳｎａｐダイアログを開き "Snap
all points individually"を実行する．

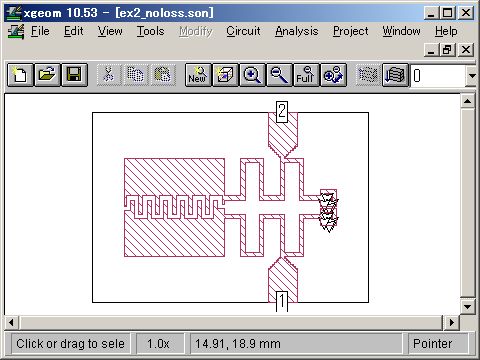

ふたたび複数の図形を選択し(右の例では ctrl-Aで全ての図形を選択)、
[Edit]-[Merge]を選んで図形を一体化すると正しく一体化される．
ただし、上記の方法をつかっても寸法線は失われてしまう．
bug修正
この問題はVer.11で修正されました．
