様々な$$$Q$$$
$$$Q$$$を知ることは，アンテナ，フィルタ，整合回路，その他様々な高周波回路の設計上の基礎となります．ところが$$$Q$$$の応用範囲が余りにも広いがゆえに， それぞれの目的に応じて，$$$Q$$$の解釈を考えなければならない場合が多く，これがしばしば混乱の元になっているようです．ここでは様々な$$$Q$$$についてその意味を整理します．
大原則
$$$Q$$$とは"蓄えられるエネルギーと消費されるエネルギーの比"です．エネルギー消費の少ない系の$$$Q$$$は高く，損失の大きな系の$$$Q$$$は小さくなります．
回路トポロジによる違い
回路図に表現できる共振系であれば， "蓄えられるエネルギーと消費されるエネルギーの比"を 回路素子の値を使った数式で表現することができます． その数式表現は前提とする回路トポロジによって異なります．
インダクタ又はキャパシタの$$$Q$$$
インダクタンス又はキャパシタンスの$$$Q$$$は 下表の様に求められることが多いです．
| インダクタ | キャパシタ | ||||
|---|---|---|---|---|---|
| 回路トポロジ | リアクタンスの周波数特性 | $$$Q$$$ | 回路トポロジ | サセプタンスの周波数特性 | $$$Q$$$ |
|
|
|
|
|
|
$$$Q$$$が周波数に依存することに注意してください． $$$Q$$$を議論するときは，その周波数を規定する必要があります．
現実のインダクタやキャパシタには必ず寄生素子が存在するので， それらの寄生素子の影響を考慮する場合はこの表の等価回路や数式表現は使えません． 例えばこの文書では チップキャパシタを周波数に応じて三つのモデルから選択するよう解説してあります．
直列又は並列共振器の$$$Q$$$
上記の寄生素子を含めたトポロジは，
- キャパシタには微小なインダクタが直列に寄生して直列共振器，
- インダクタには微小なキャパシタが並列に寄生して並列共振器になります．
| 直列共振器 | 並列共振器 | ||||
|---|---|---|---|---|---|
| 回路トポロジ | リアクタンスの周波数特性 | $$$Q$$$ | 回路トポロジ | サセプタンスの周波数特性 | $$$Q$$$ |
|
|
|
|
|
|
直列又は並列共振器の$$$Q$$$は共振周波数$$$\omega_0$$$で規定されることが多いです． 殆どの場合L,C,Rの値は周波数に対してほぼ一定です． それゆえ L,C,Rの値を$$$\omega_0$$$よりずっと低い周波数で測定し， それを元に$$$Q$$$を計算することができます．
より高い周波数まで議論する場合は，より複雑な回路トポロジを想定しなければならない場合があります．
高次リアクタンス回路の$$$Q$$$
現実の回路は全て， 無限の周波数領域に無限個の直列共振周波数と並列共振周波数を持っています． 多くの場合はそれらの共振周波数のうち最も低い共振周波数だけに着目しますが， それでも，より高次の共振周波数の影響を多かれ少なかれ受けます．
この場合には，$$$Q$$$を等価回路素子値を使って数式表現することは煩雑か，ほとんど不可能な場合もあります． この場合は，目的の共振周波数の周辺でのインピーダンスやアドミタンスの変化から $$$Q$$$を抽出する方が簡単です．後述の半値幅法はその方法の一つです．
| 直流で開放なリアクタンス回路 | 直流で短絡なリアクタンス回路 | ||
|---|---|---|---|
| 回路トポロジ | リアクタンスの周波数特性 | 回路トポロジ | サセプタンスの周波数特性 |
|
|
|
|
回路範囲による違い
"蓄えられるエネルギーと消費されるエネルギーの比"をどの領域で規定するかによって$$$Q$$$の定義を使い分けることがあります．
例えば右図のように共振器に外部回路を接続する場合に，
- 共振器のみの範囲の$$$Q$$$をunloaded Q(無負荷Q)という意味で$$$Q_U$$$
- 外部回路を含めた範囲の$$$Q$$$を loaded Q(負荷Q)という意味で$$$Q_L$$$
- $$$\frac{1}{Q_e}=\frac{1}{Q_L}-\frac{1}{Q_U}$$$ となる $$$Q_e$$$を external Q(外部Q)と呼びます．
$$$Q_e \gg Q_U$$$の時，"外部回路と共振器が疎結合している状態"と呼びます． 後述の2port法による$$$Q_U$$$の測定では， 疎結合のとき $$$Q_U \approx Q_L$$$ となることから，$$$Q_L$$$を直接測定してそれを$$$Q_U$$$とみなします．
損失要因による違い
"エネルギーが何によって消費されるか"を明確にするために$$$Q$$$を使い分けることがあります． 例えば右の例で，
- 左側の抵抗を基板材料など誘電体損失によるエネルギー消費
- 右側の抵抗を導体の抵抗分など導体損失によるエネルギー消費
- 左側の抵抗に起因する$$$Q$$$を$$$Q_d$$$(dielectric Q)
- 右側の抵抗に起因する$$$Q$$$を$$$Q_c$$$(conductive Q)
- 両側を合わせた$$$Q$$$を$$$Q_0$$$
アンテナの場合にはさらに
- 空中に放射されて失われるエネルギーに起因する$$$Q$$$，$$$Q_r$$$(radiative Q)
半値幅法での$$$Q$$$の読み取り
測定器やシミュレータの解析結果から$$$Q$$$を読み取る様々な方法の中から，もっともよく使われる半値幅法を紹介します．
半値幅法

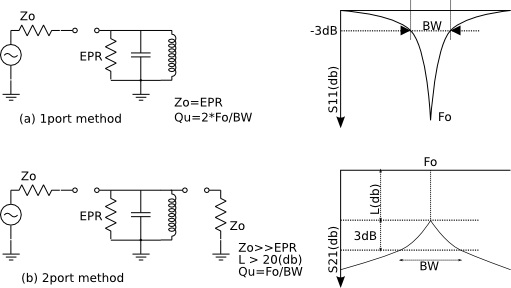

下図に半値幅法による$$$Q$$$の測定方法をまとめてあります． この図では共振器として仮に並列共振回路を記載してありますが， 半値幅法は如何なる構造やトポロジの共振器でも適用できます．
1port法
上図(a)のように共振器と外部回路を臨界結合の状態にします． 臨界結合を実現するため 測定器の場合は，測定ポートのインピーダンスが50$$$\Omega$$$に固定されているので，共振器との間に低損失の整合回路を設けて共振周波数において$$$S_{11}$$$(dB)が十分小さな値にになるように調整します． シミュレータでは ポートインピーダンス$$$Z_0$$$を 共振器の共振周波数における等価抵抗EPRと等しく設定すれば臨界結合が実現できます．
この時 $$$S_{11}$$$(dB)の3dB帯域幅$$$bw$$$と共振周波数$$$f_0$$$から $$$Q_L=\frac{f_0}{bw}$$$ と求まります． 臨界結合状態では $$$Q_U$=2Q_L$$$なので $$$Q_U=2\frac{f_0}{bw}$$$ となります．
測定器では，共振器の測定に適した低損失で整合範囲の広い整合回路の実現が困難な場合があります．
2port法
上図(b)のように共振器に二つのポートを疎結合させます． 測定器の場合は，測定ポートと共振器を微小な直列キャパシタンスで接続したり，微小なループコイルを接近させて$$$S_{21}$$$(dB)を測定します． シミュレータでは ポートインピーダンスを 共振器の共振周波数における等価抵抗より十分大きく設定すれば 容易に適切な疎結合が実現できます．
$$$S_{21}$$$(dB)の3dB帯域幅 $$$bw$$$と共振周波数$$$f_0$$$から $$$Q_L=\frac{f_0}{bw}$$$ と求まります． 特に "外部回路と共振器は極めて疎に結合しているので $$$Q_U \approx Q_L$$$となります．
十分疎結合でなければ誤差を生じます．
共振周波数$$$f_0$$$において
$$$S_{21}$$$(dB)=-20dBの時，$$$Q_U$$$と$$$Q_L$$$は1%程度違います．
かといって共振周波数におけるS21(dB)を小さくしすぎると，測定のダイナミックレンジが不足します．ダイナミックレンジの問題は測定だけでなくある種のシミュレータでも問題になります．また二つのポート間を直接結合する成分もダイナミックレンジを低下させます．
とはいえ2port法の疎結合の調整は 1port法の整合の調整よりずっと楽なので測定に向いています．
帯域幅の読み取り精度
シミュレータの場合も測定の場合も， 帯域幅$$$bw$$$は共振周波数の上側の3dB低下周波数 $$$f_1$$$と共振周波数の下側の3dB低下周波数$$$f_2$$$から $$$bw=f_1-f_2$$$ で求められます． $$$Q$$$が高い共振器では$$$bw$$$は小さく， $$$f_1 \approx f_2$$$なので 桁落ちにより $$$bw=f_1-f_2$$$の 有効桁が大幅に失われるおそれがあります．
測定器には，3dB帯域幅を容易に読み取るための機能を備わっている場合が多いのですが， その機能だけを信じてデフォルトの周波数分解能で$$$Q$$$を読み取ると有意な誤差を生じる場合が少なくありません．
シミュレータの場合も同じ理由で，周波数分解能を細かく設定しておく必要があります．
例
1.6mmFR4基板上にL/S=1/1mm 3.5T 巻いたスパイラル共振器の$$$Q$$$を評価するモデルです． SonnetLiteでも解析できるよう，周波数分解能はデフォルトのままにしてあります．
モデル
1portの場合
スパイラルの最も内側の端部と，一回巻のタップの間にポートを配置してあります． ポートインピーダンスは50Ωですが，グラフを表示するときに臨界結合条件に設定し， 半値幅を読み取ります．この例では$$$Q_U=42$$$になりました．
1port.zon
2portの場合
ポートから共振器に向かって差動線路を伸ばし先端を短絡してあります．
短絡端が微小ループを構成し，共振器の磁界と微かに結合します．
差動線路の長さが結果に影響しないよう，線路をDe-embeddingしてあります．
この例では$$$Q_U=41$$$になりました．
マーカー操作
$$$bw$$$を読み取るためにマーカーが使えると便利です． Sonnet V12以後では max,min,deltaなどのマーカー機能が利用できます．
