薄膜抵抗の作り方を説明します．これは集中定数素子ではありません．この方法で定義した抵抗は電磁界解析され形状や配置に伴う浮遊容量や自己インダクタンスは解析結果に反映されます．

トップ/ サポート/ TIPS/ 薄膜抵抗の作り方

薄膜抵抗に使う抵抗膜の材料を定義します．

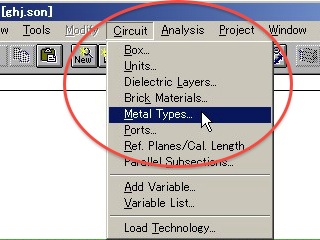

[circuit]-[metal types]を選びます．

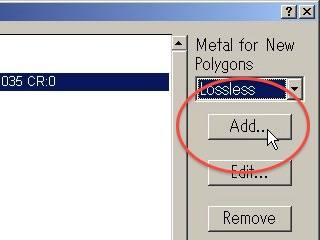

新しいダイアログで[add]ボタンをクリックして，新しい抵抗膜材料を定義します．

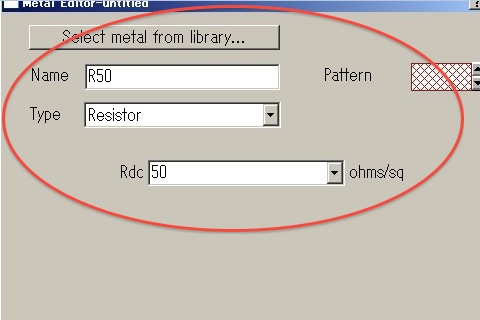

新しい材料は例えば

とします．nameはもちろんなんでもいいです．Typeは抵抗膜の場合はResisterです． Rdcは抵抗値でなく，シート抵抗率です．シート抵抗率は，正方形の抵抗パターンの対辺に電極を付けた場合の抵抗値です．
設定したら[OK]ボタンで閉じます．

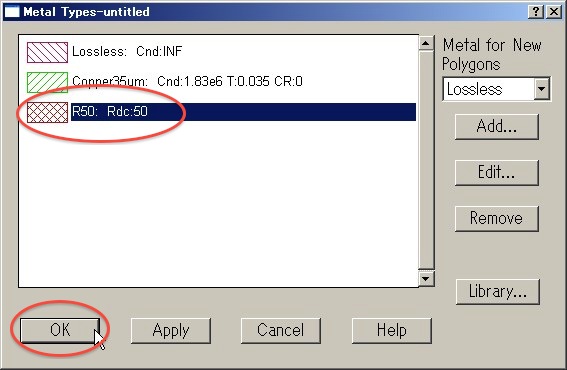

新しい抵抗膜材料が定義されています．[OK]ボタンで閉じます．

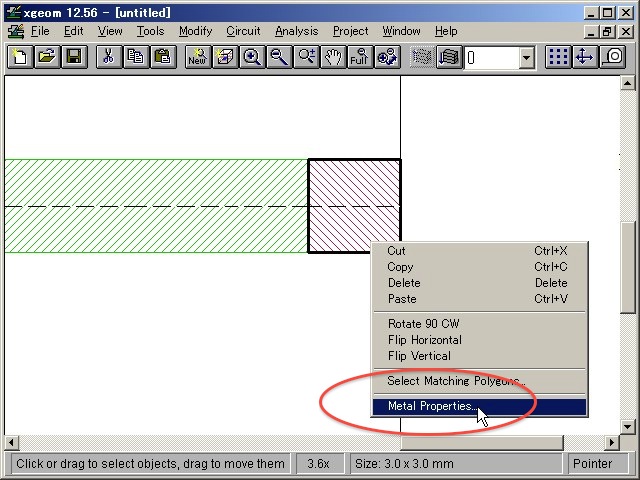

薄膜抵抗の図形を右クリックし "metal properties"を選びます．

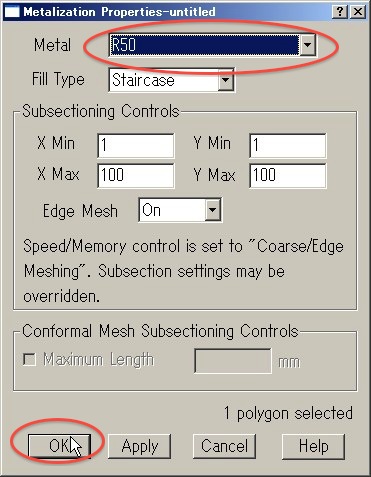

[Metal]を金属でなく抵抗膜材料に指定し [OK]ボタンで閉じます．
これで，その図形は薄膜抵抗になります．
