現象
ポートインピーダンスを50Ω以外の値に設定したアンテナをpatvuで解析した場合に、利得を過大に表示する．
この問題は特に RFIDタグなどリアクタンス分をもったＩＣチップと組み合わせるように設計されたアンテナで問題になる．
解決

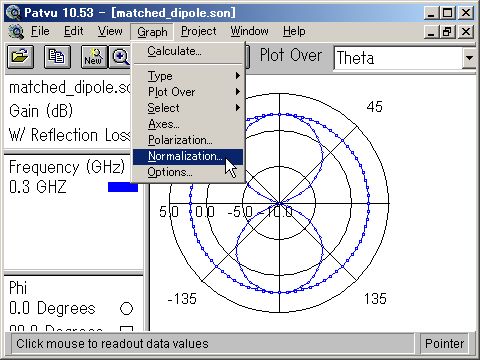

この問題の解決のためにはpatvuで利得を表示するときに、”ポートの反射を考慮する”設定にすればよい．- patvuで Ｇｒａｐｈ -> Normalization を選ぶ．
- "Advanced" ボタンを押す．

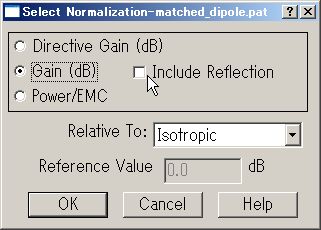

- "Include Reflection"をチェックする．
2006/4/13 tovy
