高周波半導体のパフォーマンスを支配するインダクタの損失を精密に解析します．
シリコン基板上のインダクタの損失解析
これはシリコン基板上に形成されたインダクタで，
シリコン基板中の渦電流損を低減するためにすだれ状の電極を持っています．
図で内側の巻線の内側は赤く強い電流が流れ，外側の巻線では巻線の両側に赤い部分が見えます．
インダクタの解析自体は多くの高周波シミュレータで可能ですが，これほどの分解能で電流密度を再現し，それに基づいてQ値を算出できるのはSONNETだけです．
半導体プロセスのTechnology Layer
これもシリコン基板上に形成されたバランで，この損失は高集積度の高周波IC全体のパフォーマンスに影響します．
それゆえライブラリに用意されていないオリジナルなパターンを電磁界シミュレーションする意味があります．
SONNETの層構造データは半導体プロセスのTechnology Layerに対応しDXFやGDS IIファイルのImport/Exportに対応します．また
Cadence社 Virtuoso ，Keysight社 ADS とのインターフェースを使えば，
それぞれの設計環境の中からSONNETのシミュレーションを利用できます．

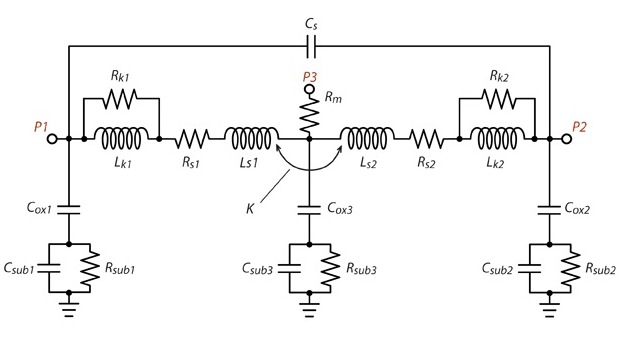

等価回路抽出
SONNETはDCからTHzにおよぶ広帯域の電磁界解析が可能です．解析結果はCadence Spectreで利用できる等価回路に変換することができます．
無料の電磁界シミュレータ Sonnet Liteでも，例えば次のモデルを解析できます．
シリコン基板上の長方形のインダクタ
これもシリコン基板上のインダクタですが，無料の Sonnet Liteでは，曲線や斜めのパターンの解析は困難ですし，半導体プロセスの複雑な層構成も単純されています． それでも線幅と隙間によるインダクタンスの変化を知ることができます． 詳しく...
FR4基板上のインダクタの等価回路抽出
ガラエポ基板上の4回巻のインダクタです．
Sonnet Liteでは，等価回路抽出機能も限定されているので，解析結果からマーカー操作と電卓で等価回路を抽出したほうが現実的です．
詳しく...
もっとくわしく
SONNETはインダクタについて多くの実績と 関連した技術資料があります．
おすすめプランと概算価格
インダクタの解析に適したSONNET製品の概要です． 概算価格と仕様は 詳しく...
| 用途 | インダクタンス,共振周波数 | Qの精度 | 多層構造 | 自動等価回路抽出 | Sonnetのグレード |
|---|---|---|---|---|---|
| プリント基板上のインダクタ単体 | ◯ | × | × | × | Lite/LitePLUS |
| プリント基板上のインダクタ単体 | ◯ | △ | × | × | Level2Basic Antenna |
| 結合したインダクタ，半導体上のインダクタ，IC設計フローとの融合 | ◯ | ◯ | ◯ | ◯ | Professional |
